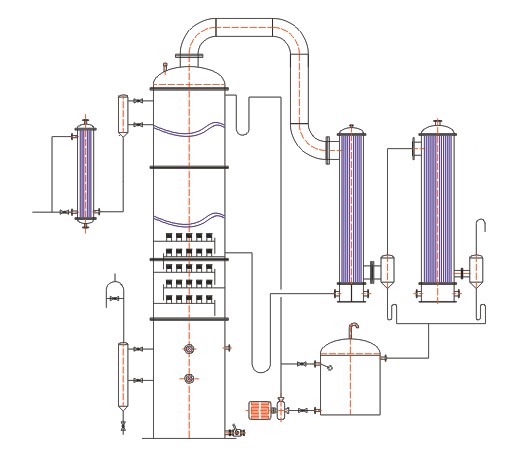

結構特點：
新型雙相連續篩板塔塔板，結構有多種形式:它是在塔板上開有升氣孔（有圓形、方形、矩形孔等），孔上相應布置有各種形式的帽罩（如圓柱形、臺柱形、矩形、方形、梯矩形）并設有降液管。降液管的設置與普通塔板（浮閥、篩板、泡罩塔板）基本一樣。雙相連續的特點主要體現在帽罩的構造上，其中最普通也是最典型的圓形帽罩（稱為標準帽罩）。由罩體、頂蓋、導向擋板組成，其材料可用不銹鋼、低合金鋼或陶瓷。
操作原理：
氣液流動接觸呈噴射狀態，其氣液流動接觸狀態見圖2。來自上一層塔板的液體從降液管流出，橫向穿過各排帽罩，往帽罩底隙流入罩內，從孔板上升的來自下一層塔板的氣體把液體拉膜，氣流與液在罩內進行激烈的熱質交換，而后兩相流從罩壁的噴射孔沿水平方向噴射而出。氣相和液滴在板滴間空間翻騰并分離后，氣相升至上一層塔板，而各帽罩噴射出的液滴由于相互撞擊，一些小液滴撞合變大，與原來的大液滴一起落到塔板上，其中一部分又被吸進帽罩再次被拉膜、破碎。其余部分隨板上液流進入下一排帽罩或迂回于一個帽罩內外，最后經降液管流到下層塔板。氣液流動接觸狀況可歸納為由以下連續四段組成：①托液拉膜段； ②破膜粉碎段； ③氣液噴射段； ④氣液分離段。這連續四段中均存在氣液傳質作用，尤其第④段更重要。帽罩中的拉膜并非均勻厚度的圓環膜，其厚薄很不均勻，很不穩定，近似窩頭狀。此窩頭狀膜的高度與厚度隨氣速變化，氣速增加膜厚變薄，因而容易破碎，液滴粒度也較細小，在氣相中分散得也更好，而且帽罩中氣流與液滴沖撞以及噴出帽罩后在罩體外的翻騰也更加激烈。
技術性能：
處理能力大、傳質效率高、壓降小、操作彈性良好、操作條件適應性強、防堵塞能力好、操作
穩定性好、塔板間距小。 |
 |
|
| |
