設備用途：
本設備適用于制藥、生物、食品、化工等行業，常用于中藥提取液、果汁、精細化工溶液等蒸發。升膜蒸發器適宜處理蒸發量較大，熱敏性，粘度不大及易起泡的溶液，但不適于高粘度、有晶體析出和易結垢的溶液。
結構特點：

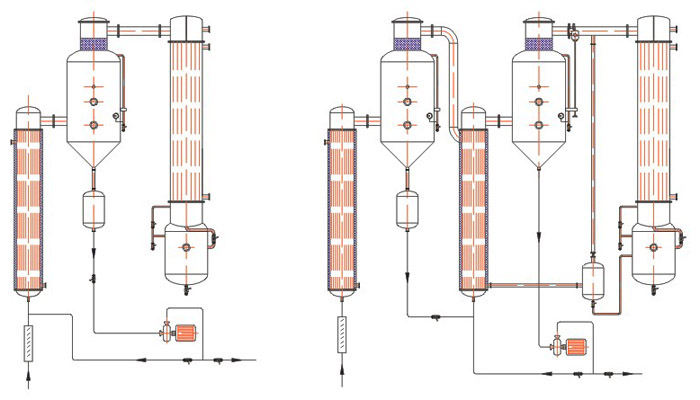

1. 設備主要由加熱器、分離器、消泡器、冷凝器等部分組成。
2. 采用長列管加熱器，蒸發時物料在管內由二次蒸汽帶動呈膜狀上升，迅速使液相蒸發，從而縮短了加熱的停留時間，一次蒸發達到濃度要求，強化了蒸發效果，是一種高效連續蒸發器。
3. 升膜蒸發器正常操作的關鍵是讓液體物料在管壁上形成連續不斷的液膜，如若汽速過快，則會使加熱管上的液膜出現局部被干燥、結疤、結垢等不正常現象。
4. 采用真空減壓操作，蒸發溫度低、速度快，各儀表閥門配置合理方便操作。
5. 設備內外精密拋光，符合GMP要求。
工作原理：
料液自加熱器體的底部進入管內，加熱蒸汽在管間傳熱及冷凝，將熱量傳給管內料液。料液被加熱沸騰，便迅速汽化，所產生的二次蒸汽及料液，在管內高速上升。在減壓真空狀態下，管的出口處二次蒸汽速度一般可達100~160米/秒，濃縮液被高速上升的二次蒸汽所帶動，沿管內壁成膜狀上升不斷被加熱蒸發。這樣料液從加熱器底部至管子頂部出口處，逐漸被濃縮，濃縮液并以較高速度進入蒸發分離室，在離心力作用下與二次蒸汽分離，二次蒸汽從分離室頂部排出，濃縮液一部分通過循環管，再進入加熱器體底部，繼續濃縮，另一部分達到濃縮度的濃縮液，可從分離室底部放出。也有進料經一次濃縮后，達到成品濃度而排出。
|
 |
|
| |
