設備用途：
本設備適用于制藥、生物、食品、化工等行業，常用于中藥提取液、果汁、精細化工溶液等蒸發。
結構特點：
1. 采用熱泵射流增壓措施，將二次蒸汽返回一效加熱器以充分利用，節能效果顯著。
2. 熱泵的工作原理是，一定壓力的蒸汽通過熱泵的噴嘴高速射流，在熱泵的混合區形成一定負壓，二次蒸汽在負壓的作用下被吸入熱泵中并提高其溫度和壓力，同時降低一次蒸汽的溫度作為加熱熱源。在蒸發器中起到節能作用，且有利于低溫加熱蒸發。

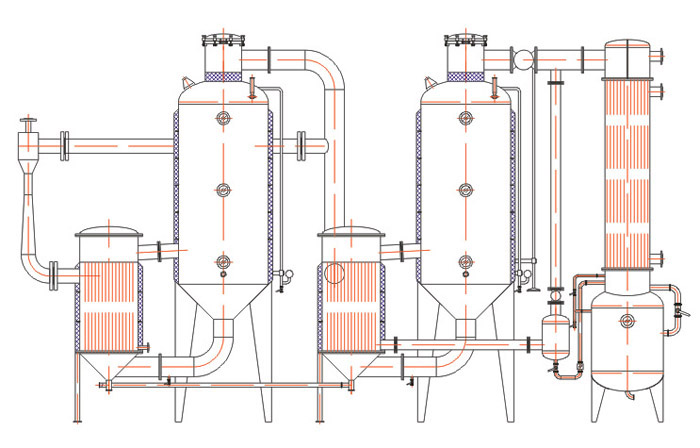

3. 設備主要由加熱器、蒸汽熱壓泵、分離器、消泡器、冷凝器等組成。
4. 采用真空減壓操作，蒸發溫度低、速度快，各儀表閥門配置合理方便操作。
5. 設備采用不銹鋼制造，內外表面精密拋光處理，符合GMP要求。
工作原理：
為了充分利用二次蒸汽潛熱，本設備設計為多效、真空減壓操作，將各效蒸發器的操作壓力依次降低，使相應的溶液沸點液依次降低，則可使二次蒸汽作為下一效蒸發器的加熱蒸汽，最后一效的二次蒸汽通過冷凝排放，最后一效的加熱蒸汽用泵從冷凝器內排出。但由于二次蒸汽的壓力較低，為了有效利用二次蒸汽的潛熱，必須提高其壓力和溫度，使達到加熱蒸汽所需要的溫度，作為蒸發器本身的加熱介質，而達到節約能源的目的。熱泵的應用就是將二次蒸汽通過熱泵進行壓縮，增加二次蒸汽的壓力、溫度及熱焓，然后送到蒸發器的加熱室當作加熱蒸汽使用，使料液維持沸騰狀態。 |
 |
|
| |
